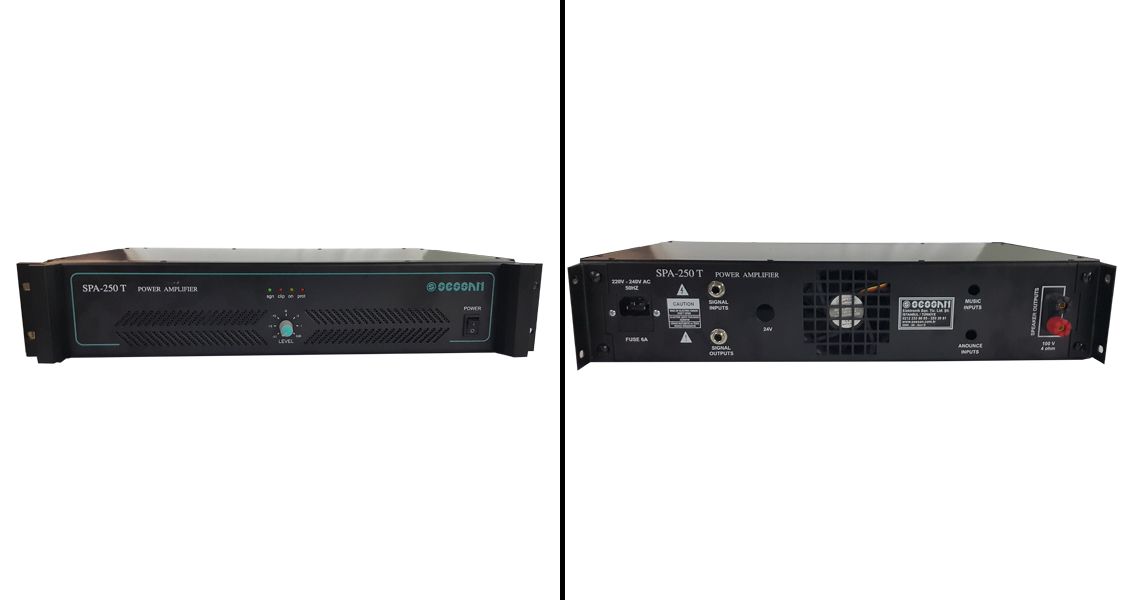

SPA 250T Power Amplifier

zoomable
  • General Features
  • Technical Specifications

1. AC INPUT
SPA 250T Power Amplifiera şebeke geriliminin verildiği şukodur.
2. FUSE (SİGORTALAR)
6A lik sigorta herhangi bir kısa devre durumunda devreyi kesmek için kullanılmıştır.
3. FAN
SPA 250T Power Amplifierin aşırı ısınmasını engellemek amacı ile konulmuştur. Fan, power amplifier ısısına
göre kendi devrini otomatik olarak ayarlar. Gerektiğinde kapanır.
4. SIGNAL INPUTS
Mikserin “signal outputs” undan (çıkışından), SPA 250T Power Amplifier in “signal inputs” larına (girişine)
bağlantı yapılır. Input bağlantıları jacklarla gerçekleştirilir. Signal outputtan diğer power amplifierlara sinyal
dağıtılır.



5. SPEAKER OUTPUTS
Kullandığımız hoparlörler trafolu ise SPA 250T Power Amplifier’in 100V çıkışından, 8 ohm luk hoparlör ise
4 ohm luk çıkışından bağlantı yapılır. 100V luk sistemde n adet, 4 ohmluk sistemde 2 adet ve 4 adet 8 ohmluk
hoparlörün bağlantı şekilleri gösterilmiştir.
Not: 100V luk sistemde n sayısı SPA 250T Power Amplifier in gücüne bağlıdır.






Çıkış Gücü; 100W, 150W, 200W, 250W, 275W, 300W
Çıkış Gerilimi; 70V, 100Vrms (line 330 ohm)
Çıkış Empedansı; 4-8ohm (line 330ohm)
Frekans Bandı; 40-20kHz
Sinyal Görüntü Oranı; >80dB
Giriş Hassiyet Empedansı; 775mV,10kohm
Toplam Harmonik Distorsiyon; <%0,1 (40 – 20kHz)
Ebatlar; 89mm, 280mm, 480mm
Ağırlık; 14 kg



1. POWER ANAHTARI
Power anahtarı açık konuma getirilerek 220V AC gerilimin cihaza uygulanmasını sağlar.
2. POWER LEDİ (ON)
Power anahtarının açık konuma getirildiğinde ON ledi yanar.
3. VOLUME POTANSI
Master volume kontrol ile Power Amplifier ın çıkışındaki hoparlörler için volume ayarı
yapılır.
4. SIGNAL LEDİ (SGN)
Master volume kontrol ile ayar yapılarak power amplifierdaki çıkış seviyesi SGN ledinin
parlaklığı ile kontrol edilir.
5. CLIP LEDİ (CLIP)
Ses seviyesi maksimum seviyeye geldiğinde CLIP ledi yanarak kullanıcıyı uyarır.
6. PROTECTION GÖSTERGESİ (PR)
Protection kırmızı ledi kısa devre, aşırı yük ve ısınmaya karşı koruma sağlar. Sistemde kısa
devre veya aşırı ısınma olduğunda otomatik olarak led yanar. Power amplifierı koruma altına
alır. Power Amplifierı tekrar çalışır duruma getirebilmek için power anahtarını açıp kapamak
gereklidir.

NOT: Sistemi çalışır duruma getirebilmek için POWER anahtarının ON konuma getirilmesi
gerektiğini unutmayınız.
