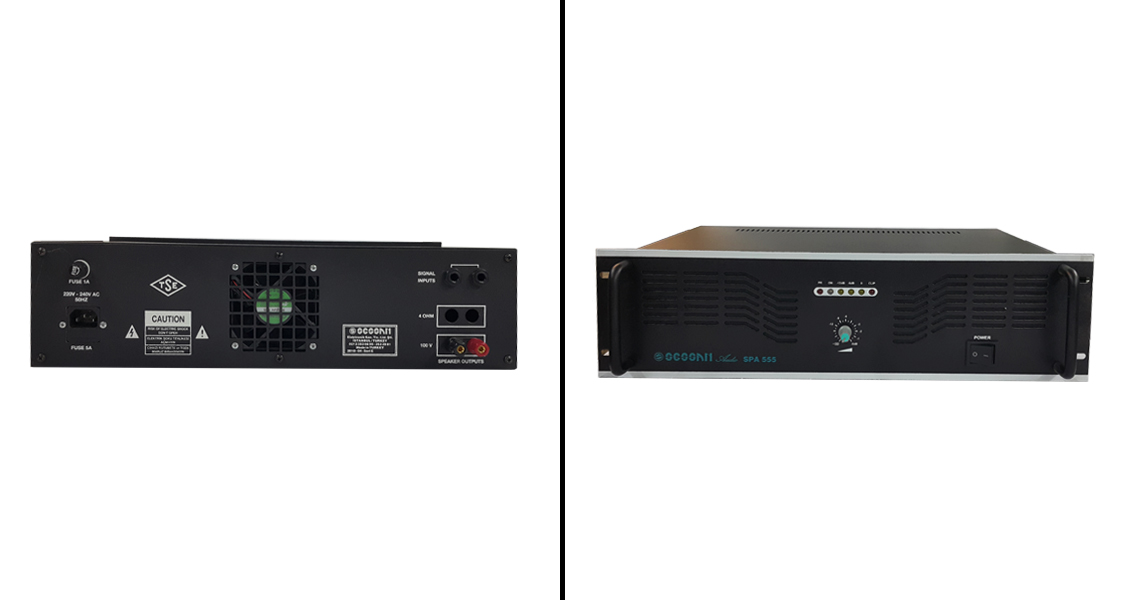

SPA 555 Power Amplifier

zoomable
  • Genel Özellikleri
  • Teknik Özellikleri
Çıkış Gücü; 100W, 150W, 200W, 250W, 500Wx2
Çıkış Gerilimi; 70V, 100Vrms (line 330 ohm)
Çıkış Empedansı; 4-8ohm (line 330ohm)
Frekans Bandı; 40-20kHz
Sinyal Görüntü Oranı; >80dB
Giriş Hassiyet Empedansı; 775mV,10kohm
Toplam Harmonik Distorsiyon; <%0,1 (40 – 20kHz)
Ebatlar; 125mm, 280mm, 480mm
Ağırlık; 14 kg



1. POWER ANAHTARI
Power anahtarı açık konuma getirilerek 220V AC gerilimin cihaza uygulanmasını sağlar.
2. POWER LEDİ (ON)
Power anahtarının açık konuma getirildiğinde ON ledi yanar.
3. PROTECTION GÖSTERGESİ (PR)
Protection kırmızı ledi kısa devre, aşırı yük ve ısınmaya karşı koruma sağlar. Sigorta
attığında otomatik olarak yanar.
4. VOLUME POTANSI
Master volume kontrol ile Power Amplifier ın çıkışındaki hoparlörler için volume ayarı
yapılır.
5. POWER LEVEL METER
Led-Scala daki ledlerin yanması Power Amplifier daki çıkış seviyesini göstermektedir.

NOT: Sistemi çalışır duruma getirebilmek için POWER anahtarının ON konuma getirilmesi
gerektiğini unutmayınız.
